Большинство протечек во фланцевых соединениях возникают не из-за качества заглушки, а из-за ошибок при монтаже. Самые распространенные причины — загрязненные уплотнительные поверхности, неправильно подобранная прокладка, неравномерная затяжка болтов и отсутствие контроля после запуска системы. Если соблюдать последовательность монтажа, использовать подходящие материалы и контролировать момент затяжки, фланцевое соединение прослужит долгие годы без потери герметичности.
Даже небольшая ошибка при монтаже может привести к серьёзным последствиям. Смещенная прокладка, недостаточная затяжка болтов или несоответствие рабочего давления часто становятся причиной протечек уже при первом гидроиспытании или спустя несколько недель эксплуатации.
Разберем наиболее распространенные ошибки, способы их предотвращения и чек-лист, который поможет выполнить монтаж правильно с первого раза.
Почему монтаж фланцевой заглушки так важен
Фланцевая заглушка перекрывает конец трубопровода или оборудования и работает под теми же нагрузками, что и всё фланцевое соединение. Герметичность обеспечивается не только самой деталью, но и правильной установкой прокладки, равномерной затяжкой болтов и соответствием всех элементов проекту.
Практика показывает, что большинство проблем возникает именно на этапе монтажа, а не производства изделия.
7 самых распространенных ошибок
1. Монтаж без подготовки поверхности

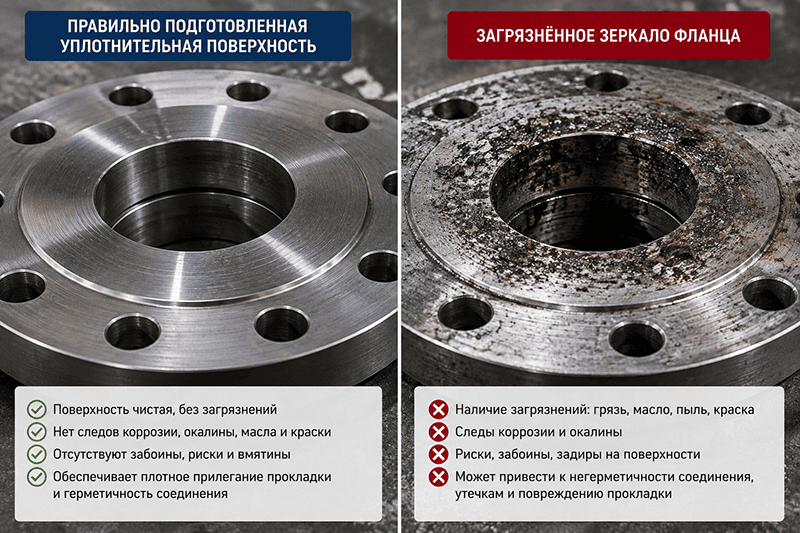

Даже небольшие следы ржавчины, окалины, старой прокладки или механические повреждения нарушают плотность прилегания.
Как избежать
-
очистить зеркало фланца;
-
проверить отсутствие глубоких рисок и вмятин;
-
удалить остатки старого уплотнения.
2. Неправильный выбор заглушки
Иногда совпадает только диаметр, но отличаются рабочее давление или стандарт исполнения.
Перед монтажом необходимо проверить:
-
DN (Ду);
-
PN (Ру);
-
ГОСТ или другой стандарт;
-
марку стали.
Даже небольшое несоответствие может сделать монтаж невозможным или привести к аварии.
3. Ошибки при выборе прокладки

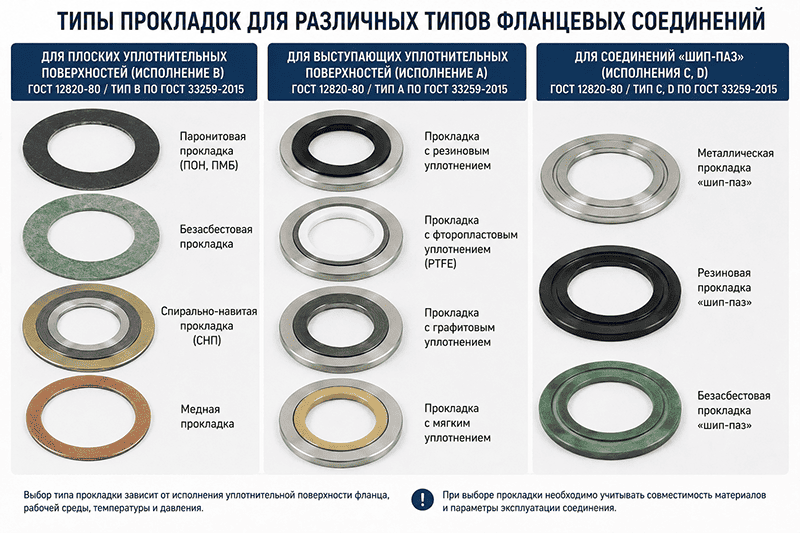

Неподходящий материал, повторное использование старой прокладки или установка двух прокладок одновременно — одни из самых частых причин утечки.
Используйте только новую прокладку, соответствующую температуре, давлению и типу уплотнительной поверхности.
> Совет специалистов «Профиль-Арма»: Экономия на прокладке часто обходится значительно дороже её стоимости. При каждом демонтаже рекомендуется устанавливать новое уплотнение, даже если старая прокладка внешне выглядит исправной.
4. Затяжка болтов по кругу
Если затягивать болты последовательно по окружности, нагрузка распределяется неравномерно. В результате прокладка смещается, а соединение теряет герметичность.

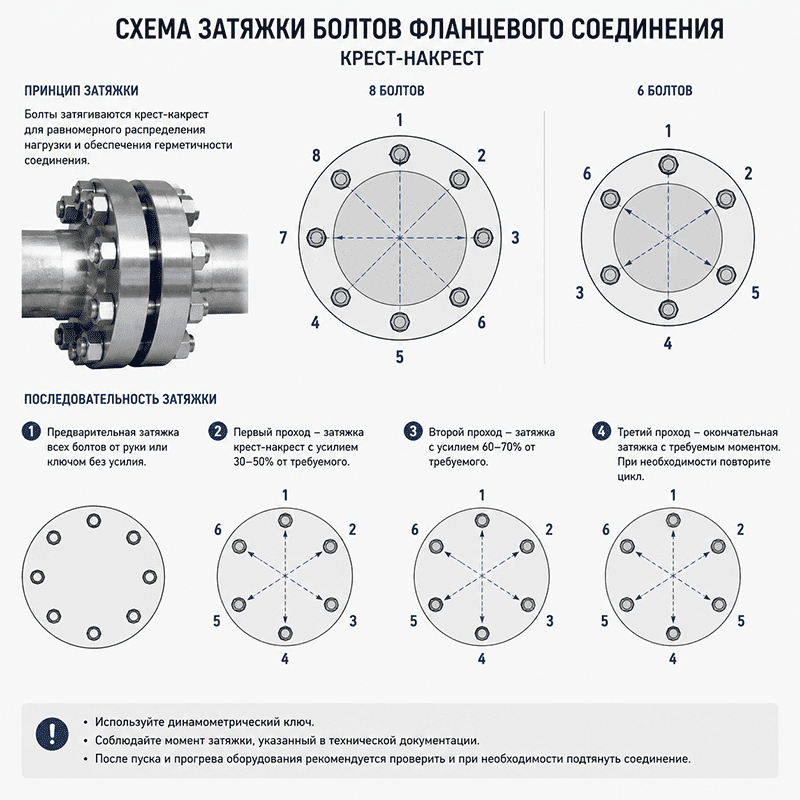

Правильная схема — крест-накрест с постепенным увеличением усилия за несколько проходов.
5. Отсутствие контроля момента затяжки
Слишком сильная затяжка разрушает прокладку, слишком слабая — не обеспечивает необходимый прижим.
По возможности используйте динамометрический ключ и соблюдайте значения, указанные в технической документации.
|
Диаметр болтов |
Рекомендуемый способ |
|---|---|
|
М16 |
Контроль момента динамометрическим ключом |
|
М20 |
Затяжка крест-накрест в несколько проходов |
|
М24 и более |
Контроль момента согласно проектной документации |
Точные значения момента затяжки определяются конструкцией соединения, типом прокладки и требованиями проекта.
6. Резкий запуск системы
После завершения монтажа не рекомендуется сразу подавать полное давление.
Лучше выполнять запуск постепенно:
-
проверить соединение при низком давлении;
-
увеличить давление до рабочего;
-
провести контроль герметичности.
Такой подход позволяет вовремя обнаружить возможные ошибки монтажа.
7. Отсутствие контроля после запуска
После первого нагрева или гидроиспытаний прокладка может немного осесть, поэтому рекомендуется выполнить повторную проверку соединения через 24–48 часов эксплуатации.
|
Ошибка |
Возможные последствия |
Как избежать |
|---|---|---|
|
Загрязненные уплотнительные поверхности |
Нарушение герметичности, протечки |
Очистить зеркало фланца от ржавчины, окалины и загрязнений, проверить отсутствие повреждений |
|
Несоответствие заглушки параметрам трубопровода |
Невозможность монтажа, деформация соединения |
Проверить DN (Ду), PN (Ру), стандарт изготовления и марку стали |
|
Неправильно подобранная или старая прокладка |
Протечки после запуска, разрушение уплотнения |
Использовать новую прокладку, соответствующую температуре, давлению и типу соединения |
|
Неравномерная затяжка болтов |
Перекос заглушки, повреждение прокладки |
Затягивать болты крест-накрест в несколько этапов |
|
Отсутствие контроля момента затяжки |
Недостаточный прижим или разрушение прокладки |
Использовать динамометрический ключ и соблюдать требования технической документации |
|
Резкая подача рабочего давления |
Смещение прокладки, нарушение герметичности |
Запускать систему постепенно, контролируя соединение |
|
Отсутствие повторной проверки после запуска |
Ослабление затяжки и появление скрытых протечек |
Осмотреть соединение через 24–48 часов и при необходимости выполнить повторную подтяжку |
Алгоритм правильного монтажа
Перед началом работ убедитесь, что:
-
заглушка соответствует DN и PN;
-
материал подходит для рабочей среды;
-
уплотнительные поверхности очищены;
-
используется новая прокладка;
-
комплект болтов одинаковый;
-
затяжка выполняется крест-накрест;
-
момент затяжки контролируется;
-
после запуска соединение проверено повторно.
Из практики производителя
ООО «Профиль-Арма» изготавливает фланцевые заглушки с 2002 года для трубопроводов различных отраслей промышленности. Опыт эксплуатации показывает, что соблюдение технологии монтажа значительно снижает вероятность разгерметизации даже при работе в условиях высоких температур, давления и агрессивных сред. Предприятие выпускает изделия по ГОСТ и международным стандартам, а также изготавливает нестандартные детали по чертежам заказчика.
Когда лучше обратиться к специалистам
Самостоятельный монтаж требует опыта, особенно если трубопровод работает:
-
при высоком давлении;
-
при температуре свыше 300 °C;
-
с агрессивными или токсичными средами;
-
на ответственных производственных объектах.
В таких случаях рекомендуется заранее согласовать выбор изделия и технологию монтажа с производителем или проектной организацией.
Часто задаваемые вопросы
Почему фланцевая заглушка начала подтекать спустя несколько недель?
Чаще всего причина связана с усадкой прокладки, ослаблением затяжки или ошибками, допущенными при монтаже.
Можно ли повторно использовать старую прокладку?
Нет. После первого обжатия она теряет первоначальную форму и уже не обеспечивает надежную герметизацию.
Нужно ли повторно подтягивать болты?
Да, после первого запуска системы рекомендуется проверить затяжку через 24–48 часов, если это предусмотрено эксплуатационной документацией.
Что важнее при выборе заглушки — диаметр или давление?
Оба параметра одинаково важны. Заглушка должна соответствовать и условному проходу (DN), и рабочему давлению (PN).
Можно ли затягивать болты без динамометрического ключа?
Можно, но риск неравномерной затяжки значительно возрастает. Для ответственных соединений рекомендуется использовать инструмент с контролем момента.
Как понять, что соединение собрано правильно?
После плавного запуска системы необходимо убедиться в отсутствии подтеканий и выполнить повторный осмотр соединения после первых часов работы.
Коротко о главном
Надежность фланцевого соединения зависит не только от качества заглушки, но и от правильности ее монтажа. Подготовка поверхностей, выбор подходящей прокладки, равномерная затяжка болтов и контроль после запуска позволяют избежать большинства аварийных ситуаций.
Если требуется подобрать фланцевую заглушку по ГОСТ или изготовить изделие по индивидуальному чертежу, специалисты Профиль-Арма помогут выбрать оптимальное решение с учетом рабочих параметров трубопровода и условий эксплуатации.
