В проектной документации может быть указано обозначение «Фланец 01-300-16-01-III-Г-1 ГОСТ 33259-2015», тогда как на складе имеется фланец Ду 300 с PN 10. Несмотря на одинаковый номинальный диаметр, эти изделия не являются взаимозаменяемыми: отличаются толщина фланца, диаметр окружности расположения крепежных отверстий и их количество. Поэтому при комплектации необходимо учитывать не только Ду, но и номинальное давление и остальные присоединительные параметры, установленные стандартом.
ГОСТ 33259-2015 содержит нормативные требования к конструкции, размерам, уплотнительным поверхностям, материалам, маркировке и контролю фланцев. Полный документ включает значительный объем таблиц и нормативных данных, поэтому для оперативной проверки конкретного типоразмера удобнее использовать основные параметры и сводные таблицы. Ниже приведены ключевые сведения, которые помогут быстро определить тип фланца, расшифровать его обозначение и проверить совместимость присоединительных размеров.
Что такое ГОСТ 33259-2015 и зачем он нужен
До 2016 года фланцевую продукцию для трубопроводов регламентировали три отдельных стандарта: 12820-80 (плоские), 12821-80 (воротниковые), 12822-80 (ответные). Каждый жил своей жизнью — разные системы обозначений, разные допуски, разные исполнения уплотнительных поверхностей.
ГОСТ 33259-2015 объединил все в один документ. Фланцы стальные ГОСТ 33259 покрывают арматуру, соединительные детали и трубы. Диапазон: Ду от 10 до 2000 мм, PN от 0,1 до 4,0 МПа. Рабочая температура зависит от марки стали — от −70 до +450 °C.
Стандарт межгосударственный, действует в России, Казахстане, Беларуси и еще ряде стран СНГ. Если проект ведется по нему — размеры проверяются именно по его таблицам, а не по старым 12820.
Каталог плоских фланцев с полным перечнем типоразмеров — в разделе «Профиль-Арма».

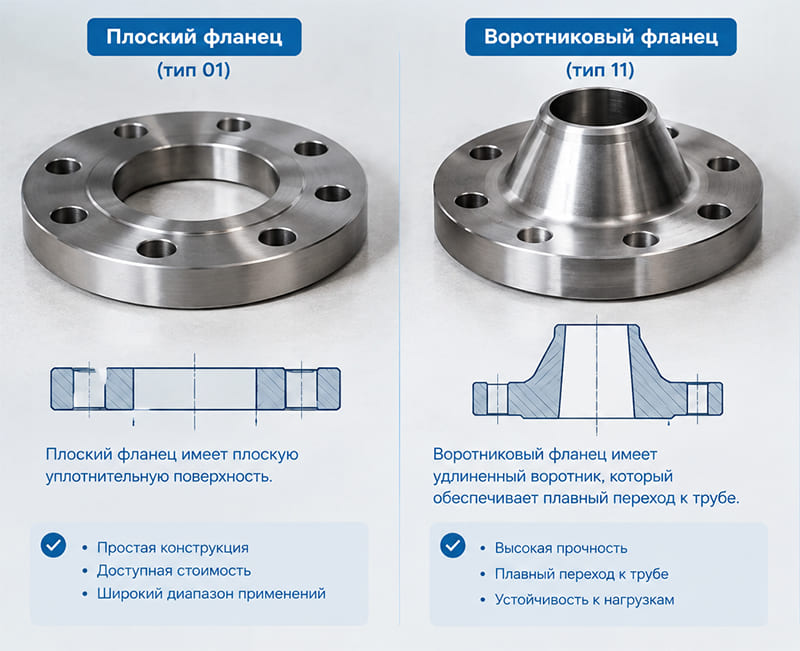

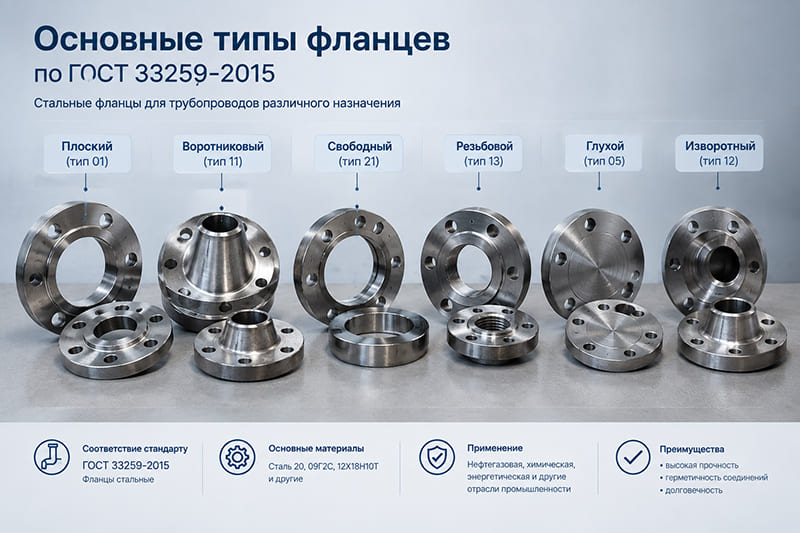

Типы фланцев ГОСТ 33259-2015 по конструкции
Стандарт выделяет 10 конструктивных типов. В реальной практике 90% заказов приходится на три:
|
Код типа |
Наименование |
Способ крепления |
Где применяется |
|---|---|---|---|
|
01 |
Плоский |
Приварка встык (две сварки) |
ЖКХ, низконапорные системы, водопровод |
|
02 |
Воротниковый |
Приварка встык через конический воротник |
Нефтегаз, паропроводы, высокое давление |
|
03 |
Ответный (свободный) |
Надевается на приварное кольцо |
Сборочные узлы, монтаж с вращением |
Ответный фланец ГОСТ 33259 удобен там, где нужно совместить несовпадающие оси болтов при монтаже. Кольцо приваривается к трубе, фланец насаживается сверху и поворачивается как нужно. Для статичных линий — плоский или воротниковый.
Таблица размеров: присоединительные параметры
Фланцы ГОСТ 33259-2015 размеры задают через восемь основных величин. Вот что означает каждый столбец и зачем он нужен при проверке совместимости:
-
D — наружный диаметр фланца. Влияет на габариты узла и выбор изоляции.
-
D1 — диаметр окружности центров отверстий (bolt circle). Определяет, совпадут ли болты на двух ответных фланцах.
-
D2 — диаметр уплотнительной поверхности. От него зависит выбор прокладки.
-
d — диаметр отверстия под болт. Совместно с числом отверстий n определяет момент затяжки.
-
h — высота выступа/впадины (для исполнений 01 и 02). Для плоского исполнения h = 0.
-
s — толщина фланца. Прямая связь с PN: чем выше давление, тем толще стенка.
Ниже — таблица для плоского фланца (тип 01), исполнение 1, ряд 1, PN 16. Это самые ходовые позиции на складах:
|
Ду, мм |
D |
D1 |
D2 |
d |
n |
s |
Масса, кг |
|---|---|---|---|---|---|---|---|
|
50 |
160 |
125 |
102 |
18 |
4 |
14 |
1,1 |
|
100 |
215 |
180 |
157 |
18 |
8 |
16 |
1,9 |
|
150 |
245 |
210 |
184 |
18 |
8 |
18 |
2,4 |
|
200 |
295 |
260 |
233 |
18 |
12 |
20 |
3,6 |
|
300 |
365 |
320 |
290 |
23 |
12 |
22 |
5,5 |
|
500 |
485 |
440 |
410 |
23 |
16 |
26 |
9,8 |
Обрати внимание: у Ду 150 и Ду 200 при PN 16 наружный диаметр отличается, а вот количество болтов и их диаметр — уже разные. Подмена «на глаз» не пройдет. Полная таблица на все Ду и PN — в тексте стандарта. Скачать ГОСТ 33259-2015 (PDF).
Маркировка: как читать и не ошибиться
Условное обозначение по ГОСТ 33259 читается слева направо по элементам. Разберём пример:
Фланец 01-100-25-01-IV-Г-1 ГОСТ 33259-2015
Где:
-
01 — тип фланца (плоский)
-
100 — номинальный диаметр (Ду = 100 мм)
-
25 — номинальное давление (PN 2,5 МПа = 25 кгс/см²)
-
01 — исполнение уплотнительной поверхности (плоская)
-
IV — группа материала (среднеуглеродистые стали)
-
Г — ряд присоединительных размеров (ряд 1)
-
1 — вариант исполнения (без смещения)
Совет эксперта. Самая частая ошибка при заказе — перепутать позицию PN с позицией Ду. В маркировке «01-100-25-01» цифра «25» означает давление 2,5 МПа, а не диаметр. Если в спецификации написано «Фланец 01-25-16-01» — это Ду 25 мм на PN 16, крошечная деталь для контрольно-измерительных приборов.
Материалы и температурный диапазон
Выбор марки стали определяет, где фланец отработает свой ресурс. Нефтяник не поставит Ст20 на линию с сероводородом. Энергетик не возьмёт 09Г2С на пар 400 °C.
|
Марка стали |
Температура, °C |
Типичное применение |
|---|---|---|
|
Ст20 |
−40…+425 |
Водопровод, отопление, низконапорные линии |
|
09Г2С |
−70…+425 |
Северные трубопроводы, газопроводы |
|
12Х18Н10Т |
−253…+600 |
Криогеника, агрессивные среды, пищевая промышленность |
|
20Х13 |
−40…+450 |
Паропроводы, горячая вода высокого давления |
Профиль-Арма изготавливает ГОСТ 33259-2015 фланцы из полного перечня марок — от углеродистых до аустенитных нержавеющих. Каждая партия сопровождается паспортом с химическим анализом и результатами механических испытаний.
Почему заказывать напрямую у производителя — не маркетинг, а логика
Когда фланцы проходят через двух-трех посредников, теряется контроль. Партия может прийти без паспорта, с нечитаемой маркировкой или из металла «на глазок». У производителя ты видишь: станок с ЧПУ, участок площадью от 1000 м², входной контроль заготовки.
Нестандартные позиции — отдельная история. Если проект требует Ду 850 или фланец с нестандартным количеством отверстий, посредник просто не ответит. На экспериментальной площадке подберут инструмент, изготовят образец, согласуют с заказчиком. Сроки — от 5 рабочих дней.
Часто задаваемые вопросы
Чем отличается от ГОСТ 12820-80?
ГОСТ 33259-2015 систематизировал требования к стальным фланцам, ранее установленные рядом стандартов, включая ГОСТ 12820-80. Присоединительные размеры некоторых типоразмеров совпадают, но отличаются требования к типам, исполнениям, материалам и рабочим параметрам. Для нового проекта используют стандарт, указанный в проектной документации.
Можно ли поставить PN ниже проектного?
Нет. Номинальное давление фланца должно соответствовать проектным требованиям. Фланец с меньшим PN может не выдержать рабочее давление, а его присоединительные размеры также могут отличаться.
Как подтвердить соответствие партии стандарту?
Проверяют паспорт изделия, маркировку и документы о соответствии. Для ответственных объектов дополнительно могут потребоваться протоколы предусмотренных испытаний и контроля качества.
Делаете ли нестандарт?
Да. Фланцы изготавливают по чертежам и техническим требованиям заказчика, включая нестандартные размеры, толщину, количество отверстий и исполнение уплотнительной поверхности.
Итог
ГОСТ 33259-2015 — основной нормативный документ для подбора стальных фланцев. При выборе важно проверить основные присоединительные параметры: D, D1, d, n и s, а также Ду и PN. Это позволяет убедиться в совместимости деталей и избежать ошибок при комплектации. При заказе рекомендуется указывать полное обозначение фланца и запрашивать документы, подтверждающие соответствие изделия установленным требованиям.
