Электрохимическая коррозия уничтожает трубопроводы тихо. Блуждающие токи разъедают стенку трубы месяцами — пока не случится авария. ИФС разрывает электрическую цепь между участками и защищает магистраль. Но только при верном выборе конструкции и материала изоляции. Ошибка на этапе подбора обнуляет катодную защиту целого участка. Разберем, из чего состоит ИФС, какие изоляционные материалы работают и как проверить сопротивление.
Что такое ИФС и зачем оно нужно

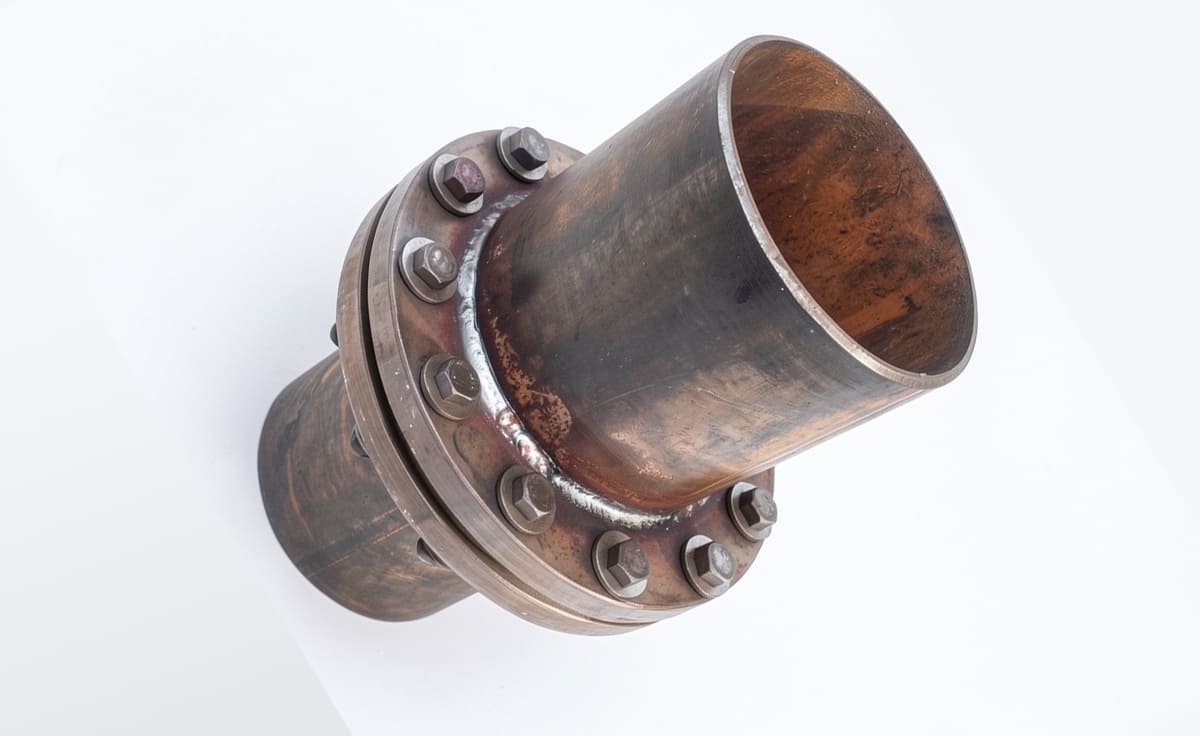

Изолирующее фланцевое соединение — устройство, которое разделяет трубопровод электрически, сохраняя герметичность. Без него система ЭХЗ (электрохимической защиты) не работает: защитный ток «растекается» по всей магистрали и теряет эффективность.
Где ставят ИФС: вводы в здания, границы зон катодной защиты, узлы запорной арматуры, точки перехода между подземным и надземным участком трубопровода. ГОСТ 51164 и стандарты СТО Газпром регламентируют требования к электроизолирующим соединениям на газо- и нефтепроводах.
Конструкция ИФС: из чего состоит соединение
Основные элементы

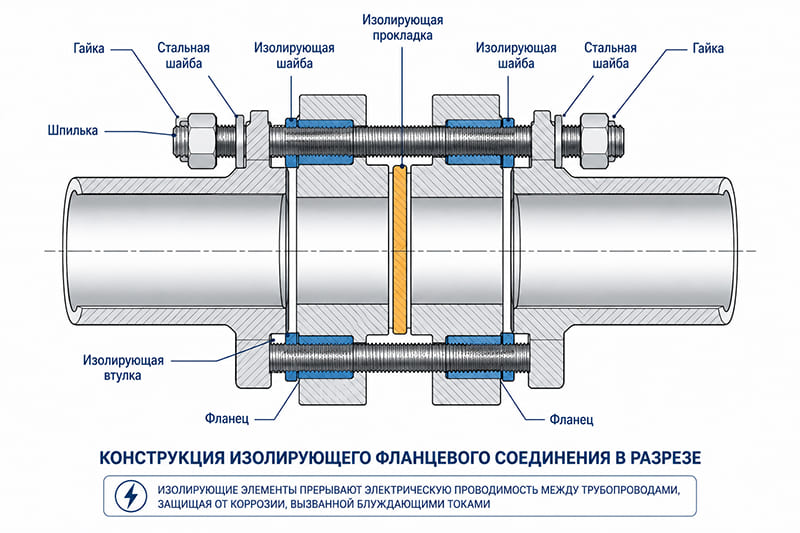

Два стальных фланца стягивают шпильками через изолирующую прокладку. Прокладка одновременно герметизирует стык и блокирует электрический контакт между фланцами. На каждую шпильку надевают изолирующие втулки и шайбы — иначе крепёж превратится в «мостик» для тока, и вся изоляция потеряет смысл.
Так достигается прочноплотное и электроизолирующее соединение: фланцы держат давление, прокладка и втулки — разрывают цепь.
-
Стальные фланцы: Несущая часть, воспринимают нагрузку от давления среды
-
Изолирующая прокладка: Герметизация + электрическое разделение фланцев
-
Изолирующие втулки: Исключают контакт шпилек с отверстиями фланцев
-
Изолирующие шайбы: Разрывают электрическую цепь под гайками
-
Шпильки и гайки: Стягивают соединение с расчетным усилием
Типы конструкций
ИФС выпускают под приварку и с резьбовым присоединением. Первый тип — для магистральных трубопроводов с давлением от 1,6 МПа и выше. Резьбовой — для внутриплощадочных сетей малого диаметра.
Тип уплотнительной поверхности подбирают под давление и диаметр. «Шип-паз» — для агрессивных сред и высоких давлений, «выступ-впадина» — для стандартных условий. Полный ассортимент ИФС с типоразмерами от Ду 10 до Ду 2000 — в каталоге «Профиль-Арма»
Материалы изоляции: что выбрать и почему это важно
Материал изоляции определяет срок жизни ИФС. Четыре основных варианта:
-
Фторопласт (PTFE) — химически инертен, электрическое сопротивление свыше 10 МОм. Рабочий диапазон до +150 °C.
-
Стеклотекстолит — выдерживает температуры до +250 °C, высокая механическая прочность. Подходит для паровых и высокотемпературных линий.
-
Паронит — бюджетный вариант для неагрессивных сред с температурой до +100 °C.
-
Эпоксидные компаунды — дополнительная заливка для усиления изоляции в особо ответственных узлах.
Дешёвая прокладка из неподходящего материала деградирует за один-два сезона. Итог — пробой изоляции, потеря катодной защиты, коррозия. Экономия на прокладке оборачивается ремонтом трубопровода.
Проверка сопротивления изоляции ИФС
Смонтировали ИФС — проверьте сопротивление. Без замера вы не знаете, работает изоляция или нет.
Чем измерять: мегаомметр на 500 или 1 000 В.
Норма: не менее 2 МОм по ГОСТ 51164. Значения ниже говорят о дефекте.
-
Порядок проверки:
-
Отключите участок от системы ЭХЗ.
-
Подсоедините клеммы мегаомметра к фланцам по обе стороны от прокладки.
-
Подайте испытательное напряжение, зафиксируйте показание через 60 секунд.
-
Сравните результат с нормативом — при значении ниже 2 МОм ищите причину.
Три частые причины низкого сопротивления: влага в зоне прокладки, механическое повреждение изолирующей втулки при монтаже, грязь или окалина между фланцами. Регламент эксплуатации требует повторять замеры не реже раза в год и после каждого ремонта.
Частые вопросы
Какой срок службы ИФС?
При правильном подборе материалов и грамотном монтаже — от 30 лет. Критичный фактор: соответствие изоляции рабочим параметрам среды.
Можно ли смонтировать ИФС без остановки трубопровода?
Нет. Монтаж требует сброса давления, опорожнения участка и сварочных работ.
Чем ИФС отличается от изолирующей муфты?
ИФС — разборное соединение, муфта — нет. ИФС проще обслуживать и заменять, муфта компактнее.
Как часто проверять сопротивление?
Минимум раз в год. После монтажа и ремонта — обязательно.
Надёжность ИФС складывается из трёх вещей: правильная конструкция, подходящий материал изоляции, регулярный контроль сопротивления. Уберите одно звено — и катодная защита перестаёт работать.
