Картина знакома многим: вы оформляете заявку на плоские приварные фланцы, по привычке вписываете ГОСТ 12820-80 — и получаете бумаги обратно. Пометка: «Норматив устарел, укажите актуальный». Или поставщик переспрашивает, по какому документу отгружать. Проект простаивает, пока вы ищете ответ. Разберемся раз и навсегда: какой ГОСТ действует, чем они отличаются и что конкретно писать в спецификации.
Почему появился ГОСТ 33259-2015
До 2015 года каждый тип стального фланца описывали отдельно. Плоские приварные регулировал ГОСТ 12820-80, воротниковые — ГОСТ 12821-80, свободные на приварном кольце — ГОСТ 12822-80. Параллельно действовали нормы на заглушки, габариты уплотнительных поверхностей, конструктивные и присоединительные размеры.
ГОСТ 33259-2015 свел все в единый межгосударственный документ. Он охватывает фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Разработчики гармонизировали его с международной нормой EN 1092-1.
Важный момент: ГОСТ 12820-80 формально не отменен. Тем не менее ГОСТ 33259-2015 пришел ему на смену как обновленная версия. Новые проекты проходят экспертизу именно по нему.
В чем конкретная разница между ГОСТ 12820-80 и ГОСТ 33259-2015
Область применения
ГОСТ 12820-80 касается исключительно плоских приварных фланцев. Один тип — один документ.
ГОСТ 33259-2015 включает все разновидности: плоские, воротниковые, свободные, аппаратные и другие. Инженер работает с единым нормативом вместо пяти-шести отдельных.
Классификация типов и исполнений

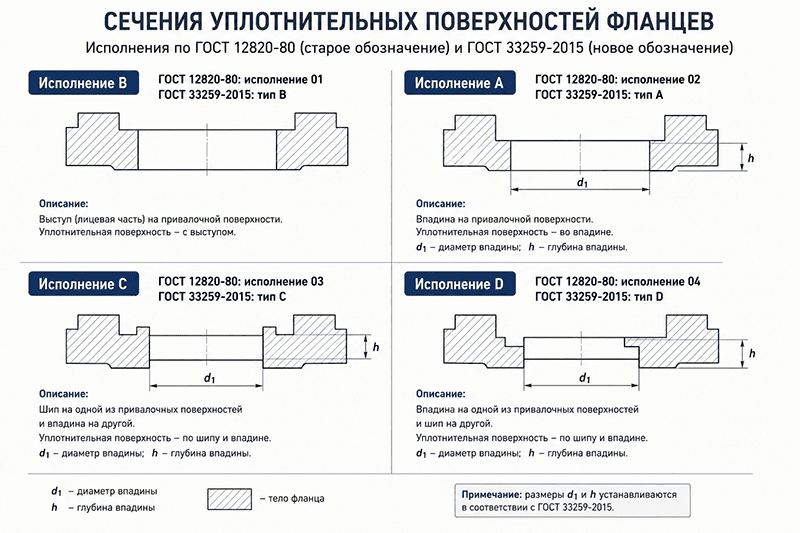

Здесь кроется ключевое отличие, которое чаще всего вызывает путаницу. Раньше исполнения уплотнительных поверхностей обозначали цифрами: 1, 2, 3 и далее. Теперь используют буквы: A, B, C, D, E, F. Сам тип фланца получил двузначный номер. Плоский приварной — тип 01, воротниковый — тип 11.
Допустим, в прежней спецификации стоит «фланец исполнение 1 по ГОСТ 12820-80». В новой терминологии это «тип 01, исполнение B по ГОСТ 33259-2015». Конструктивно — одно и то же изделие. Меняется только маркировка.
Размерный ряд и давление
Диапазон DN и PN в обоих документах пересекается, однако ГОСТ 33259-2015 шире. Прежний норматив покрывал DN 10–2500 при давлении до 25 кгс/см². Новый — DN 10–4000 при PN до 250. Ряды 1 и 2 сохранены.

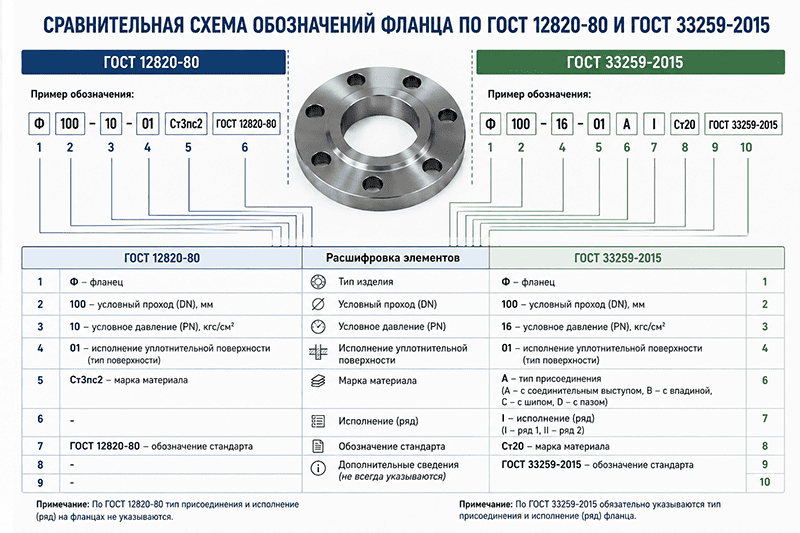

Обозначение в документации
Сравните записи:
• По ГОСТ 12820-80: Фланец 1-65-16 09Г2С ГОСТ 12820-80
• По ГОСТ 33259-2015: Фланец 01-65-16-1-B-09Г2С ГОСТ 33259-2015
Второй вариант сразу показывает тип, DN, PN, ряд, исполнение и марку стали. Запись информативнее и снимает лишние вопросы при заказе.
Сравнительная таблица
|
Параметр |
ГОСТ 12820-80 |
ГОСТ 33259-2015 |
|---|---|---|
|
Область применения |
Только плоские приварные фланцы |
Все типы фланцев |
|
Тип плоского фланца |
Не выделен |
Тип 01 |
|
Обозначение исполнений |
Цифры (1–9) |
Буквы (A–F, J) |
|
Диапазон DN |
10–2500 |
10–4000 |
|
Диапазон PN |
1–25 кгс/см² |
1–250 |
|
Статус |
Действующий, заменён |
Действующий, актуальный |
Какой стандарт указывать при заказе — и когда это критично
Новый проект. Указывайте ГОСТ 33259-2015. Экспертиза и технадзор ориентируются на него. Ссылка на прежний норматив — повод вернуть документацию на доработку.
Ремонт или реконструкция. Если объект проектировали по ГОСТ 12820-80 и обновлять документацию не планируют — допустимо оставить прежнее обозначение. Фланцы конструктивно идентичны, размеры совпадают.
Закупка у производителя. Грамотный завод изготовит фланец по любому из нормативов. Размеры и конструкция плоских приварных фланцев не изменились. Разница — в маркировке и оформлении сертификатов.
> Совет инженеров «Профиль-Арма»: При оформлении заявки указывайте ГОСТ 33259-2015 с типом, исполнением, рядом и маркой стали. Если проект выполнен по прежнему нормативу — уточняйте это отдельно. Производитель переведёт обозначение и выпустит фланец с нужными параметрами. Это экономит время обеим сторонам.
Таблица соответствия исполнений ГОСТ 12820-80 и ГОСТ 33259-2015
Держите эту таблицу под рукой, когда переводите прежнюю спецификацию на актуальный норматив.
|
Исполнение по ГОСТ 12820-80 |
Исполнение по ГОСТ 33259-2015 |
Тип уплотнительной поверхности |
|---|---|---|
|
1 |
B |
С выступом |
|
2 |
A |
С соединительным выступом |
|
3 |
C |
Шип |
|
4 |
D |
Паз |
|
5 |
E |
Под овальную прокладку |
|
6 |
F |
Под линзовую прокладку |
|
9 |
J |
Гладкая уплотнительная поверхность |
Частые ошибки при оформлении заявки на фланцы
• Указан только номер ГОСТа без исполнения и материала. Производитель вынужден уточнять, а заказ уходит в очередь позже. Пишите полное обозначение: тип, DN, PN, ряд, исполнение, марку стали.
• Смешаны обозначения из разных нормативов. Тип 01 — из ГОСТ 33259, а исполнение «1» — из ГОСТ 12820. Такая запись вводит в заблуждение и тормозит производство.
• Не указан ряд — 1 или 2. При одинаковых DN и PN фланцы разных рядов отличаются толщиной диска и диаметром. Есть риск получить изделие, которое не встанет на место.
• Пропущена марка стали. Для объектов нефтегаза, химии и энергетики это критично. 09Г2С, 12Х18Н10Т, Ст20 — каждая марка рассчитана на свои условия эксплуатации. Без указания стали заявку не примут в работу.

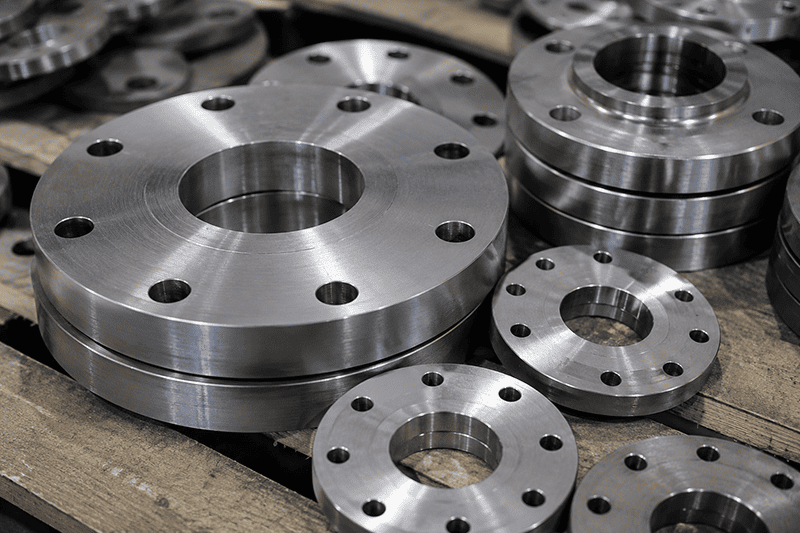

Профиль-Арма производит стальные плоские приварные фланцы от DN 10 до DN 2000 по ГОСТ 12820-80 и ГОСТ 33259-2015. Собственное производство в Челябинске, оборудование с ЧПУ, нестандартные фланцы по чертежам. Каждая партия сопровождается сертификатами и паспортами качества.
Часто задаваемые вопросы
ГОСТ 12820-80 отменен или все еще действует?
Формально — действует. Фактически — его заменил ГОСТ 33259-2015. Для новых проектов указывайте ГОСТ 33259-2015. При ремонте на старых объектах допустима ссылка на ГОСТ 12820-80.
Фланцы по этим двум нормативам взаимозаменяемы?
Да. Конструкция и размеры плоских приварных фланцев идентичны. Отличия касаются системы обозначений и оформления сопроводительных документов.
Какой ГОСТ писать, если в старом проекте указан 12820?
Когда проект не проходит актуализацию — оставляйте 12820. Если разрабатываете новую документацию — переходите на 33259-2015, тип 01.
Можно ли получить сертификат сразу на оба ГОСТа?
Производитель оформит документы с указанием соответствия обоим нормативам. Уточняйте это при размещении заказа.
Оба ГОСТа описывают одни и те же фланцы. ГОСТ 33259-2015 — актуальный, универсальный и удобнее в работе. Грамотно оформленная заявка с полным обозначением снимает вопросы на всех этапах — от экспертизы до приёмки на объекте.
Отправьте заявку или спецификацию в «Профиль-Арма» — рассчитаем стоимость и сроки изготовления фланцев по любому нормативу.
