В спецификации на объект стоит воротниковый фланец. На складе поставщика есть только плоский. Монтажник звонит и спрашивает: можно заменить? Вопрос не праздный. От ответа зависит, выдержит ли соединение рабочее давление через полгода эксплуатации. Ошибка здесь оборачивается не просто браком детали. Это демонтаж готового участка, срыв графика и разговор с заказчиком о том, почему труба потекла на магистрали. Разберем, чем отличаются эти два типа фланцев и как не ошибиться с выбором.
Что такое плоский фланец и где он применяется

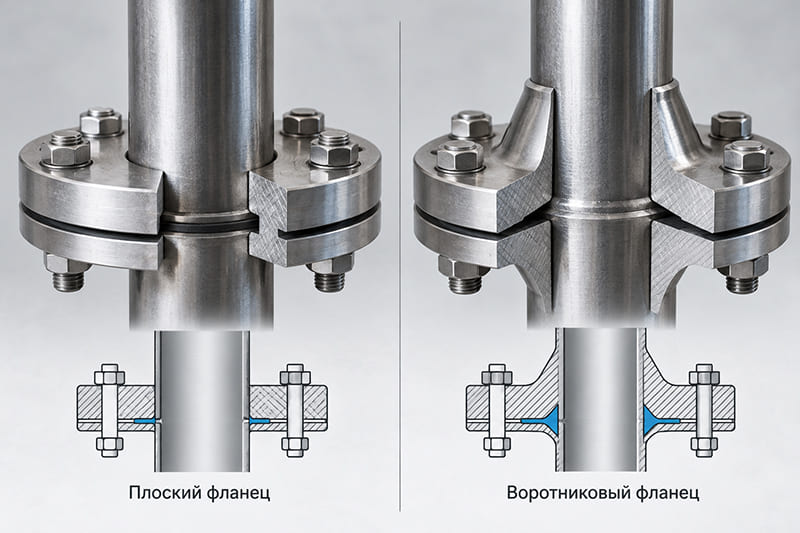

Плоский фланец представляет собой диск без шейки. Его привариваемую часть насаживают на конец трубы и фиксируют двумя швами — снаружи и внутри. Конструкция простая, расход металла небольшой, поэтому цена ниже воротникового аналога. Такой фланец работает в системах с низким и средним давлением. Температурные нагрузки здесь тоже невысокие, без резких перепадов. Из-за двух сварных швов нагрузка на деталь распределяется неравномерно, и под высоким давлением шов быстрее дает трещину. Область применения плоского фланца — это ЖКХ, водоснабжение, вентиляция, невысоконагруженные технологические линии на производстве. Для таких задач плоский фланец ГОСТ 12820-80 — стандартное решение. Если параметры давления и температуры скромные, переплачивать за воротниковый тип смысла нет.
Что такое воротниковый (приварной встык) фланец
Воротниковый фланец, или фланец встык, устроен иначе. У него есть коническая шейка — воротник, который переходит в трубу одним сварным швом. Переход нагрузки получается плавным, без резких перепадов сечения металла. Именно эта шейка держит высокое давление и температурные скачки. Один сварной шов надежнее двух: меньше точек, где может появиться усталостная трещина при циклических нагрузках.
Поэтому воротниковый фланец ставят там, где труба испытывает вибрацию, гидроудары или частые перепады температуры.
Область применения приварного встык фланца — магистральные нефтепроводы и газопроводы, ответственные узлы на опасных производственных объектах, арматура высокого давления. Стандарт на эти изделия — ГОСТ 12821-80. Если в проекте заложено давление выше 1,6 МПа или трубопровод подвержен температурным перепадам, плоский фланец здесь не вариант. Берите воротниковый, рассчитанный именно под такие нагрузки.
Ключевые отличия: таблица сравнения
Чтобы не путаться в теории, вот основные параметры рядом.
|
Параметр |
Плоский приварной фланец |
Воротниковый фланец |
|---|---|---|
|
Конструкция |
Диск без шейки |
Коническая шейка |
|
Способ приварки |
Два шва |
Один шов встык |
|
Допустимое давление (Ру) |
До 1,6 МПа |
До 20 МПа и выше |
|
Температурный диапазон |
Невысокий, без резких скачков |
Широкий, с перепадами |
|
ГОСТ |
12820-80 |
12821-80 |
|
Стоимость |
Ниже |
Выше |
|
Типовая область применения |
ЖКХ, водоснабжение |
Магистральные трубопроводы, нефтегаз |
|
Вес |
Меньше |
Больше за счет шейки |
Таблица наглядно показывает: разница не в названии, а в допустимой нагрузке и цене вопроса при ошибке выбора.
Как выбрать тип фланца под задачу
Отталкивайтесь от четырех параметров: рабочее давление, температура среды, тип самой среды и наличие вибрации или циклических нагрузок. Агрессивная химия или абразивная смесь требуют отдельного разговора про материал, но тип фланца определяют именно нагрузки.
Если участок трубопровода статичный, давление низкое и температура комнатная — плоский фланец справится без проблем.
Если труба идет по магистрали, где давление скачет, а температура меняется в течение суток — здесь работает только воротниковый тип.
Не ориентируйтесь только на диаметр трубы из спецификации. Поднимите расчетное давление участка и сверьте с паспортом фланца — часто в спешке берут изделие по Ду, а Ру не проверяют. Это и приводит к перезаказу на объекте. Экономия на плоском фланце оправдана там, где давление и температура держатся в пределах паспортных значений с запасом. Если запаса нет или проект предполагает расширение мощности в будущем — закладывайте воротниковый фланец сразу, перемонтаж дороже разницы в цене.
Материалы изготовления: сталь углеродистая и нержавеющая
Тип фланца — это конструкция. Материал — отдельный параметр, который тоже влияет на срок службы.
Углеродистая сталь подходит для нейтральных сред: воды, нефтепродуктов без высокой агрессивности, воздуха.
Нержавеющая сталь нужна там, где среда коррозионная — химические производства, пищевая промышленность, морская вода. Коррозионная стойкость нержавейки продлевает срок службы фланца в разы по сравнению с углеродистой сталью в агрессивной среде.
Производители выпускают оба типа фланцев — плоские и воротниковые — в диапазоне Ду от 10 до 2000 мм. Такой разброс диаметров закрывает задачи от бытовой сантехники до магистральных нефтепроводов.
Почему важно покупать фланцы у производителя
Когда фланец заказывают напрямую у производителя, а не у перепродавца, разница ощущается на этапе монтажа.
«Профиль-Арма» выпускает плоские и воротниковые фланцы на собственном участке с ЧПУ-оборудованием — точность размеров и уплотнительной поверхности здесь выше, чем при ручной доводке.
Если нужен фланец нестандартного размера, компания изготавливает его по чертежу заказчика. Это касается не только фланцев, но и трубных решеток, и другой арматуры под конкретный проект. Собственное производство означает контроль на каждом этапе — от заготовки до финальной проверки уплотнительной поверхности. Для инженера это означает одно: меньше риска получить деталь, которая не пройдет испытание давлением на объекте.
Выбор типа фланца — это не формальность для галочки в спецификации. Это прямой вопрос безопасности трубопровода и денег, которые уйдут на демонтаж при ошибке. Уточните параметры давления, температуры и среды на вашем участке — специалисты «Профиль-Арма» подберут фланец под задачу, учитывая наличие на складе, сроки доставки и возможность изготовить нестандартный размер под чертеж.
