Сметчик берет вес фланца из старой таблицы ГОСТ 12820, вставляет в спецификацию и отправляет на закупку. Приходит партия, логистика пересчитывает тоннаж, и цифры не совпадают с проектом. Бюджет на доставку поплыл, а объяснять причину придется именно тому, кто взял данные "на глаз".
Проблема в том, что один и тот же DN и PN дают разную массу в зависимости от типа фланца и стандарта. Плоский и воротниковый фланец на одинаковый условный проход весят по-разному. Ошибка в выборе таблицы стоит реальных денег и времени, а иногда и репутации перед экспертизой проекта.
Что изменилось в весе фланцев с переходом на ГОСТ 33259-2015
ГОСТ 33259-2015 заменил устаревшие ГОСТ 12820-80 и 12821-80. Это межгосударственный стандарт на фланцы и фланцевые соединения для трубопроводов, арматуры и фасонных частей, рассчитанный на номинальное давление от 0,1 до 20 МПа.
Старые цифры напрямую переносить в новые расчеты нельзя. В новом стандарте изменились типоразмерные ряды Ру, появились промежуточные градации давления, скорректирована геометрия отдельных исполнений фланцев. Из-за этого расчетная масса по новым таблицам может отличаться от значений в ГОСТ 12820, даже если DN и PN совпадают на первый взгляд.
Проектировщику приходится каждый раз проверять, по какому именно стандарту делал расчет поставщик. Старая документация, доставшаяся по наследству от предыдущего проекта, тут не помощник.

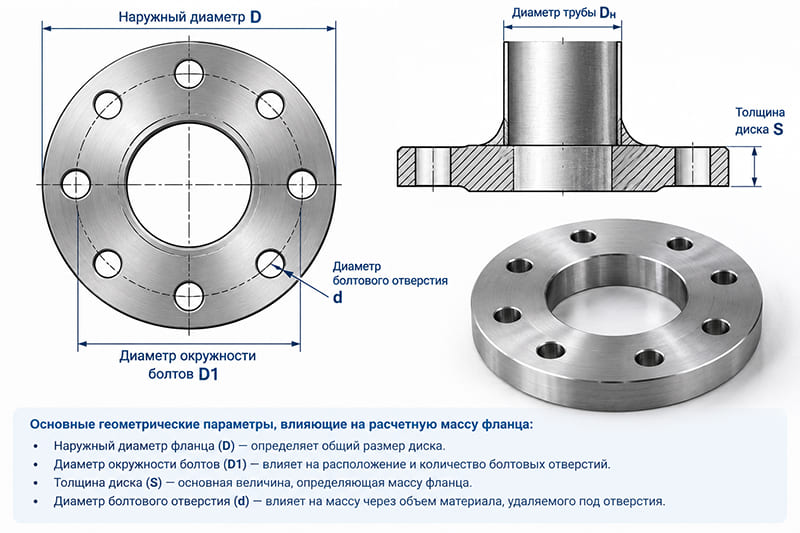

От чего зависит вес фланца
Масса фланца складывается не только из DN и PN. На итоговую цифру влияет сразу несколько параметров конструкции.
-
Тип фланца. Плоский приварной, воротниковый (приварной встык), свободный на хомуте — у каждого своя геометрия и, соответственно, своя масса при одинаковом условном проходе.
-
Номинальный диаметр DN. Чем больше условный проход трубопровода, тем выше масса изделия, и зависимость здесь не линейная.
-
Номинальное давление PN. Фланец на 20 МПа толще и тяжелее фланца на 1,6 МПа при том же DN, потому что должен держать большую нагрузку.
-
Марка стали. Плотность разных сталей отличается незначительно, но на крупной партии разница в марке дает заметное отклонение в тоннах.
-
Исполнение уплотнительной поверхности. Выступ, впадина, под прокладку овального сечения — эти детали меняют толщину диска и, значит, массу.
Каждый из этих пунктов фиксируется в таблицах ГОСТа, но свести их в голове без справочника сложно. Поэтому проектировщики и снабженцы держат таблицу веса под рукой, а не вычисляют массу по формулам каждый раз заново.
Таблица веса плоских стальных фланцев по ГОСТ 33259-2015
Плоские приварные фланцы — самый распространенный тип в проектах ЖКХ и на объектах с умеренным давлением. Ниже приведены самые ходовые типоразмеры для Ру 1,6 и 2,5 МПа.
|
DN, мм |
PN, МПа |
Вес, кг |
|---|---|---|
|
10 |
1,6 |
0,25 |
|
15 |
1,6 |
0,30 |
|
25 |
1,6 |
0,45 |
|
50 |
1,6 |
1,05 |
|
100 |
1,6 |
2,70 |
|
150 |
1,6 |
4,20 |
|
200 |
2,5 |
7,65 |
|
300 |
2,5 |
15,20 |
|
400 |
2,5 |
25,40 |
|
500 |
4,0 |
44,80 |
Это справочные значения для предварительной прикидки по номинальным размерам. Для конкретного проекта всегда сверяйтесь с полной таблицей ГОСТа или уточняйте массу у производителя под нужное исполнение уплотнительной поверхности.
Таблица веса воротниковых фланцев по ГОСТ 33259-2015
Воротниковый фланец, он же приварной встык, нужен там, где трубопровод работает под высоким давлением. Нефтянка и газовая отрасль берут именно это конструктивное исполнение чаще, чем плоское.
|
DN, мм |
PN, МПа |
Вес, кг |
|---|---|---|
|
25 |
10,0 |
0,80 |
|
50 |
10,0 |
1,90 |
|
100 |
10,0 |
4,80 |
|
150 |
16,0 |
9,60 |
|
200 |
16,0 |
15,30 |
|
300 |
16,0 |
32,70 |
|
400 |
20,0 |
58,40 |
|
500 |
20,0 |
95,60 |
Воротниковый фланец при одинаковом DN и PN почти всегда тяжелее плоского. Причина в конической горловине и большей строительной длине, которые добавляют металла в конструкцию.
Совет эксперта: как использовать расчетную массу на практике
Расчетная масса в таблицах ГОСТа — теоретическое значение по номинальным размерам. Она не учитывает допуски прокатки металла и минусовые отклонения толщины листа, из которого вырезан фланец.
На одном изделии разница незаметна. Но если партия состоит из нескольких сотен или тысяч фланцев, отклонение в два-три процента превращается в заметную массу в тоннах. А тонна лишнего или недостающего металла — это уже другая стоимость доставки и другая логистика.
Поэтому для крупных партий имеет смысл запрашивать у производителя фактический вес, а не ограничиваться справочной цифрой. Это особенно важно, если расчет массы входит в проектную документацию, которую потом проверяет экспертиза.
Как пересчитать вес для нестандартного диаметра или материала
Таблицы ГОСТа покрывают стандартные типоразмерные ряды DN и PN. Но бывают проекты, где нужен диаметр за пределами стандартного ряда или фланец из материала, не предусмотренного базовой таблицей.
В таком случае массу считают по чертежу конкретного изделия с учетом плотности выбранной стали. Справочник здесь не поможет, потому что он просто не содержит таких данных. Это зона, где нужен производитель с инженерным расчетом, а не готовая таблица из текста стандарта.
Компания "Профиль-Арма" производит фланцы и детали трубопровода от Ду 10 до Ду 2000 мм по ГОСТ и зарубежным стандартам. Для нестандартных размеров и материалов изделия изготавливают по чертежам заказчика на собственном ЧПУ-оборудовании. Для проектов в нефтегазовой отрасли и ЖКХ важна не только расчетная, но и фактическая масса партии, и компания подтверждает ее документально.
Таблица ГОСТа дает надежную базу для предварительных проектных расчетов. Но точность финальной цифры и ответственность за нее лежит на производителе конкретной партии. Если в проекте есть нестандартные размеры или крупный объем закупки, свяжитесь с "Профиль-Арма" для точного расчета массы и стоимости фланцев под вашу задачу.
