Поворотная заглушка: особенности, изготовление, применение

Надежное перекрытие потока рабочей среды — базовое требование безопасности при обслуживании, ремонте и модернизации трубопроводных систем. Когда стандартная запорная арматура не гарантирует стопроцентную герметичность отсечки из-за естественного износа внутренних элементов, инженеры используют специализированные детали. Поворотная заглушка выступает наиболее простым, долговечным и экономически оправданным решением для создания физического разрыва на технологической линии.

Понимание нюансов геометрии, нормативной базы и специфики подбора этих элементов помогает техническим специалистам минимизировать затраты на переоборудование узлов и полностью исключить риски аварийных ситуаций.

Принцип действия поворотной заглушки

Конструктивно этот элемент трубопровода представляет собой плоскую металлическую деталь, состоящую из двух соединенных между собой частей: глухой (сплошной диск) и проточной (кольцо с внутренним диаметром, соответствующим условному проходу трубы). За специфическую форму, напоминающую оптический прибор или классическое исполнение пенсне, инженеры часто называют это устройство очками штифеля или обтюратором.

Между двумя рабочими частями детали находится перемычка с центровочным отверстием. Узел монтируется в межфланцевое пространство между двумя воротниковыми или плоскими фланцами. Через центровочное отверстие пропускается соединительная шпилька, выполняющая роль поворотной оси.

Принцип работы устройства предельно прост. Для изменения режима работы трубопровода операторы частично ослабляют затяжку крепежных шпилек фланцевого соединения. Половину шпилек извлекают из отверстий, после чего обтюратор поворачивают вокруг оси на 180 градусов.

Если на место проточного кольца встает сплошной диск, поток полностью блокируется. Если же глухую часть меняют на кольцо, движение среды возобновляется без изменения гидравлического сопротивления системы. После позиционирования нужной части уплотнительные прокладки заменяют, шпильки возвращают на место и затягивают гайки с нормативным усилием.

Где используются обтюраторы

Поворотные заглушки монтируют на трубопроводах различного назначения, где требуется периодическое, но гарантированное отключение отдельных агрегатов или ветвей снабжения. В отличие от задвижек, у них отсутствуют движущиеся внутренние детали, подверженные механическому износу или коррозионному заклиниванию.

Основные сферы и точки применения обтюраторов:

• Нефтеперерабатывающая и химическая промышленность: Локализация резервуарных парков, технологических установок и реакторных блоков на время планового технического обслуживания.

• Магистральные газопроводы и ГРС: Отсечка участков распределительных сетей перед проведением гидравлических или пневматических испытаний на прочность.

• Коммунальное хозяйство и энергетика: Установка на ремонтных обводах (байпасах) насосных станций, тепловых пунктов и водозаборных сооружений.

• Морские и речные терминалы: Перекрытие наливных рукавов и портовых продуктопроводов для исключения случайного смешивания различных марок топлива или химикатов при транспортировке.

Установка обтюратора служит визуальным подтверждением того, что трубопровод надежно заглушен. Это критически важно для обеспечения безопасности ремонтных бригад, работающих внутри емкостей или на демонтируемых участках сети.

Преимущества поворотных заглушек

Популярность обтюраторов на промышленных объектах обусловлена их конструктивной простотой и эксплуатационной надежностью. Сравнение с классической запорной арматурой (задвижками, шаровыми кранами) обнаруживает весомые достоинства:

• Абсолютная герметичность: Сплошной стальной диск, зажатый между фланцами с качественными прокладками, исключает даже минимальную миграцию газов или жидкостей по трубе.

• Низкая стоимость: Изготовление плоской детали требует значительно меньше металла и технологических операций, чем отливка корпуса и подгонка клина сложной задвижки. Для закупщиков предприятий это означает экономию бюджета до 50‒70% на каждом узле отсечки.

• Долговечность: Отсутствие сальниковых уплотнений, резьбовых штоков и подвижных затворов исключает поломку механической части. Изделие служит десятилетиями, требуя лишь своевременной замены недорогих межфланцевых прокладок.

• Минимальный вес и габариты: Строительная длина обтюратора равна толщине его металлического листа (обычно от 6 до 50 миллиметров). Это позволяет монтировать узлы в условиях жесткого дефицита пространства, не создавая избыточных весовых нагрузок на опоры трубопровода.

Единственным условным минусом считается время перекрытия потока. Процесс требует остановки движения среды, дренирования участка, частичного демонтажа крепежа и ручного разворота диска. По этой причине поворотные заглушки не применяют в качестве оперативной или аварийной запорной арматуры, а используют исключительно для плановых технологических переключений.

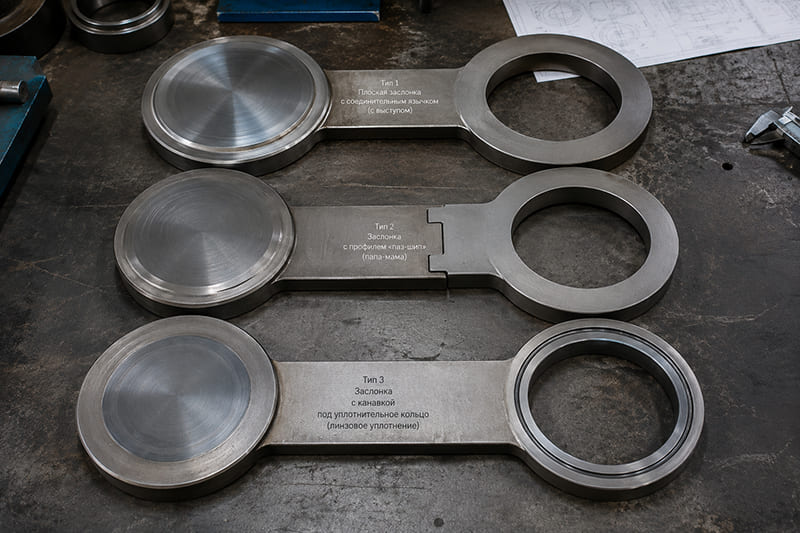

Типы обтюраторов

Конструктивное исполнение уплотнительных поверхностей поворотной заглушки должно точно соответствовать типу ответных фланцев, установленных на трубопроводе. Несоответствие геометрии сделает невозможным достижение герметичности соединения.

В соответствии с нормативными документами выделяют три основных типа исполнения:

1. Плоские поворотные заглушки (Исполнение 1): Самый распространенный тип. Используется с фланцами, имеющими соединительный выступ (с уплотнительной поверхностью типа «B» по действующим стандартам). Работает в системах с низким и средним давлением.

2. Выступ-впадина / Шип-паз (Исполнение 2): На рабочих дисках предусмотрены специальные проточки или выступы, которые заходят в ответные пазы фланцев (типы «E», «F», «C», «D»). Такое исполнение гарантирует точную центровку и применяется для транспортировки токсичных или взрывоопасных сред.

3. Под прокладку овального сечения (Исполнение 3): Имеет уплотнительные поверхности со специальной угловой канавкой. Разработано для фланцев с типом поверхности «J». Обеспечивает надежное удержание металлической или комбинированной прокладки в условиях экстремально высокого давления.

Размеры поворотных заглушек

Линейные размеры, толщина диска и диаметр центровочного отверстия подбираются исходя из условного прохода трубопровода ($D_N$) и номинального давления ($P_N$). Геометрия отечественных обтюраторов стандартизирована в широком диапазоне.

Толщина диска рассчитывается конструкторами на этапе проектирования так, чтобы деталь без пластических деформаций выдерживала максимальное гидростатическое давление среды при полностью перекрытом трубопроводе.

Изготовление

Производство деталей регламентируется отечественными стандартами, среди которых ключевыми являются АТК 26-18-5-93 (для нефтехимической отрасли) и Т-ММ-25-01-06. Выбор технологического метода зависит от серийности выпуска и требований к внутренней структуре металла.

Основными методами производства служат:

• Плазменная или лазерная резка из листового проката: Наиболее популярный и экономичный способ. Лист качественной конструкционной стали раскраивается на программируемых станках с ЧПУ. Метод обеспечивает высокую точность геометрии и минимальное количество отходов. На финальном этапе уплотнительные поверхности проходят токарную обработку для достижения необходимой шероховатости.

• Горячая штамповка: Применяется для крупносерийного производства заглушек малых и средних диаметров. Позволяет получить детали с улучшенной структурой металла без внутренних микропор, что важно для систем, работающих под высоким давлением.

Выбор марки стали определяется климатическими условиями и агрессивностью рабочей среды. Для умеренных широт используют углеродистую Сталь 20. Для северных регионов (где температура падает ниже ‒40 градусов Цельсия) заказывают изделия из низколегированной Стали 09Г2С. Если по трубопроводу транспортируются кислоты, щелочи или сероводород, применяется нержавеющая коррозионностойкая сталь 12Х18Н10Т.
