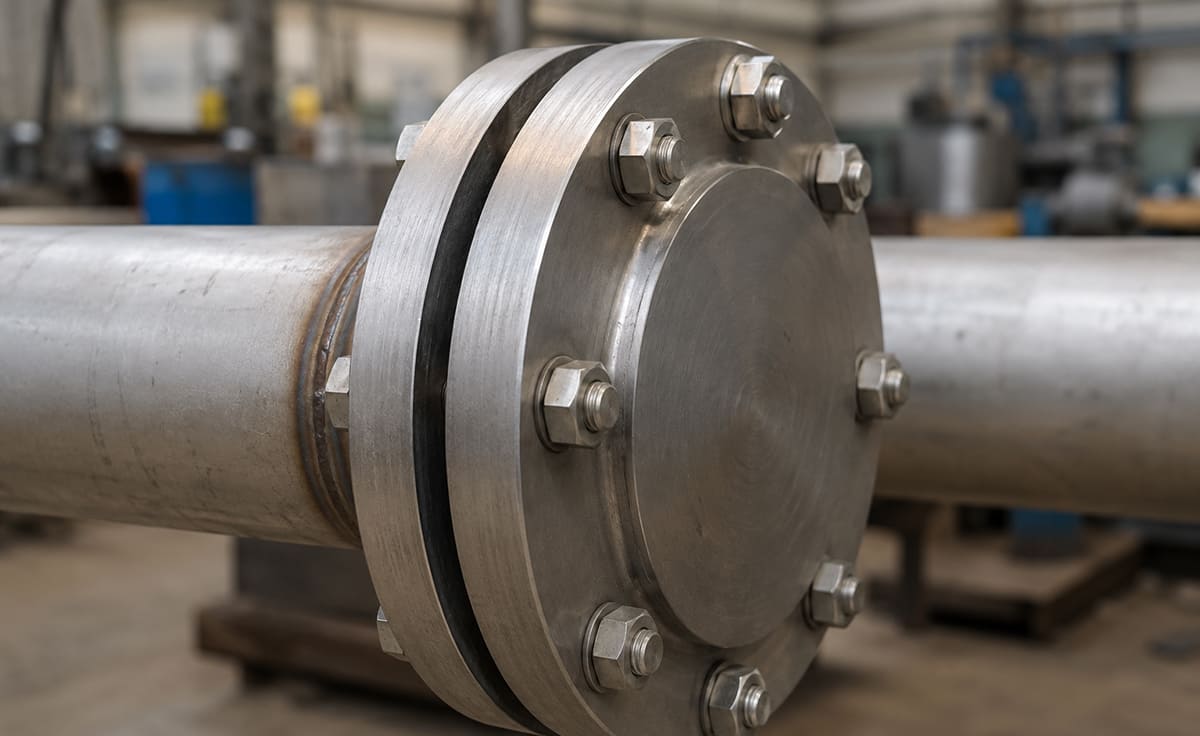

Заглушка и глухой фланец предназначены для герметичного перекрытия трубопровода, однако это разные изделия с разной конструкцией и способом монтажа. Заглушка чаще всего приваривается к трубе и используется для постоянного закрытия участка. Глухой фланец крепится к ответному фланцу с помощью болтов и прокладки, поэтому его можно многократно снимать и устанавливать повторно.
Если трубопровод необходимо периодически открывать для обслуживания или модернизации — выбирают глухой фланец. Если участок закрывается окончательно — используют заглушку.
Одна строка в спецификации — «заглушка Ду 200». Закупщик оформляет заказ, монтажная организация получает изделие, но установить его невозможно. На трубопроводе предусмотрено фланцевое соединение, а поставлена приварная заглушка. В результате монтаж откладывается, объект простаивает, а оборудование приходится заказывать повторно.
Такие ситуации возникают не из-за сложности оборудования, а из-за путаницы в терминологии. Многие считают, что заглушка и глухой фланец — это одно и то же изделие. На практике между ними есть принципиальные отличия, которые влияют на монтаж, обслуживание и стоимость эксплуатации трубопровода.
В этой статье разберём:
-
что представляет собой каждое изделие;
-
в чём их основные отличия;
-
когда использовать заглушку, а когда — глухой фланец;
-
какие ошибки чаще всего допускают при выборе;
-
на какие параметры обратить внимание перед заказом.

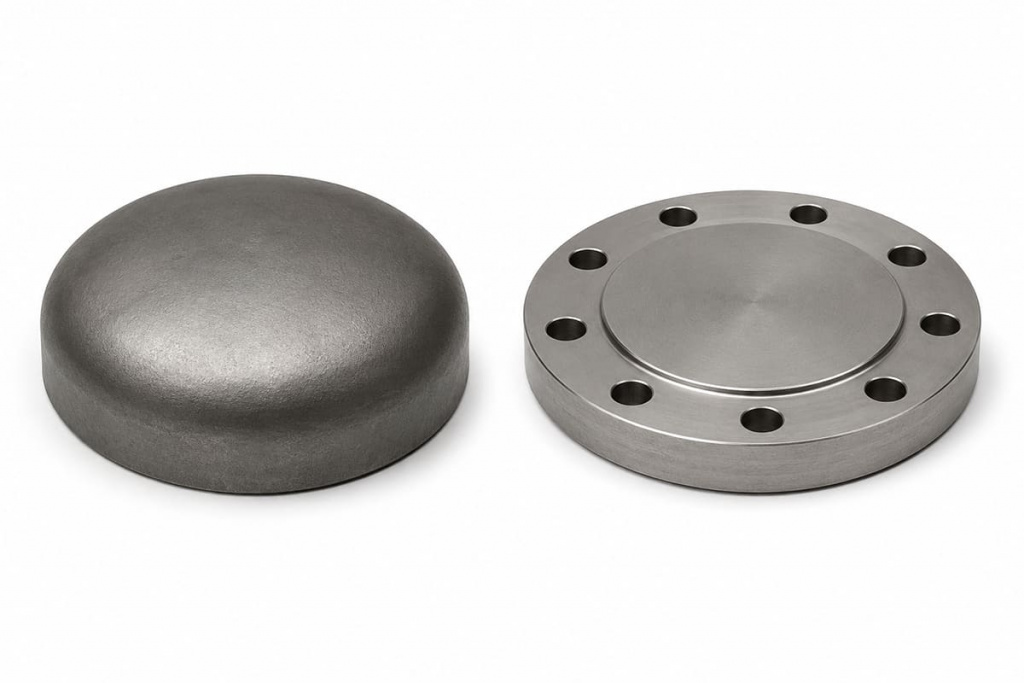

Заглушка и глухой фланец выполняют одну функцию — герметично перекрывают трубопровод, однако отличаются конструкцией и способом монтажа.
Что такое металлическая заглушка
Металлическая заглушка — это деталь трубопровода, предназначенная для герметичного закрытия конца трубы, отвода, штуцера или другого элемента системы. После установки рабочая среда полностью прекращает движение по данному направлению.
На производственных объектах заглушки применяют для:
-
завершения тупиковых участков трубопровода;
-
консервации оборудования;
-
закрытия резервных линий;
-
герметизации аппаратов и емкостей;
-
проведения испытаний трубопроводов.
В зависимости от конструкции различают несколько типов металлических заглушек:
-
приварные плоские;
-
приварные эллиптические;
-
фланцевые;
-
поворотные (очковые).
Наиболее распространенными являются приварные заглушки. После сварки они становятся частью трубопровода, поэтому снять их без резки уже невозможно.
Для изготовления используют различные марки стали:
-
углеродистые — для воды, воздуха, нефтепродуктов;
-
низколегированные — для высоких температур;
-
нержавеющие — для агрессивных сред, кислот и химической промышленности.
Эллиптические заглушки благодаря выпуклой форме лучше распределяют внутреннее давление и широко применяются на трубопроводах высокого давления.
💡 Экспертный комментарий «Профиль-Арма»
При выборе заглушки важно учитывать не только диаметр трубы. Не менее важны рабочее давление, температура среды и материал изготовления. Именно эти параметры определяют срок службы изделия и безопасность эксплуатации.
Основные виды металлических заглушек, применяемых на промышленных трубопроводах.
Что такое глухой фланец
Глухой фланец — это фланец без центрального отверстия, предназначенный для полного перекрытия трубопровода или оборудования.
Конструктивно он практически не отличается от обычного плоского фланца. Главное различие заключается в отсутствии проходного отверстия.
Монтаж выполняется при помощи:
-
ответного фланца;
-
прокладки;
-
болтов или шпилек.
После затяжки крепежа получается герметичное, но полностью разборное соединение.
Именно поэтому глухие фланцы широко применяются:
-
перед насосами;
-
на теплообменниках;
-
на резервуарах;
-
на аппаратах химической промышленности;
-
на технологических линиях, требующих регулярного обслуживания.
Главное преимущество — возможность быстро открыть трубопровод без сварочных работ.
⚙ Практика производства
При изготовлении глухих фланцев особое внимание уделяется точности расположения болтовых отверстий. Даже небольшое отклонение может привести к невозможности монтажа изделия на ответный фланец.

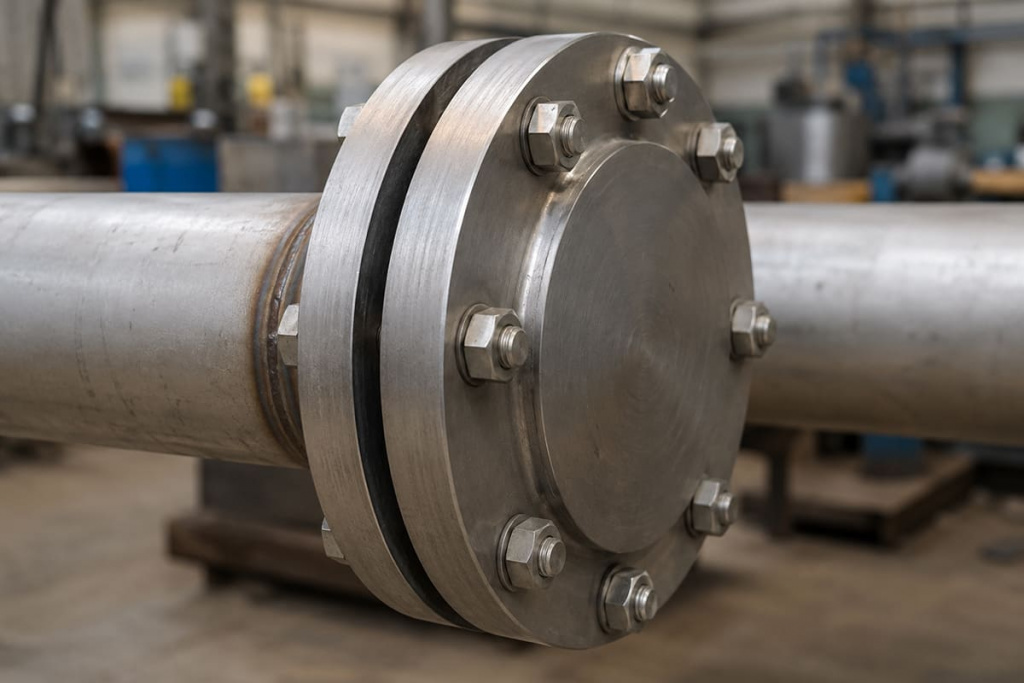

Глухой фланец образует разборное соединение, которое можно многократно демонтировать без повреждения трубопровода.
Чем отличается заглушка от глухого фланца
Несмотря на одинаковую функцию, эти изделия имеют разные конструкцию и назначение.
Главное отличие заключается в способе монтажа.
Заглушка обычно приваривается к трубопроводу и становится его частью. Глухой фланец крепится болтами и может быть демонтирован в любой момент.
Сравнительная таблица
|
Параметр |
Заглушка |
Глухой фланец |
|---|---|---|
|
Назначение |
Постоянное перекрытие |
Временное или обслуживаемое перекрытие |
|
Способ монтажа |
Сварка |
Болтовое соединение |
|
Возможность демонтажа |
Только после резки |
Многократный демонтаж |
|
Требуется сварка |
Да |
Нет |
|
Повторное использование |
Нет |
Да |
|
Необходимость прокладки |
Нет |
Да |
|
Скорость обслуживания |
Низкая |
Высокая |
|
Типовые объекты |
Концы труб, тупиковые линии |
Насосы, аппараты, резервуары |
Именно эта разница определяет область применения каждого изделия.
Как выбрать за 30 секунд
Если нет времени читать всю статью, воспользуйтесь простым правилом.
Выбирайте заглушку, если:
-
трубопровод закрывается окончательно;
-
обслуживание не планируется;
-
требуется минимальная стоимость;
-
предусмотрено сварное соединение.
Выбирайте глухой фланец, если:
-
оборудование необходимо обслуживать;
-
возможна модернизация объекта;
-
трубопровод требуется периодически открывать;
-
важно сократить время ремонта.
Практические примеры
Консервация трубопровода
После завершения строительства резервная линия выводится из эксплуатации на несколько лет.
Рациональное решение — приварная заглушка.
Насосная станция
Перед насосом требуется ежегодное техническое обслуживание.
Лучшим решением станет глухой фланец, который можно снять за несколько минут.
Химическое производство
Аппарат регулярно проходит внутренний осмотр.
Использование приварной заглушки привело бы к постоянной резке и повторной сварке трубопровода.
Поэтому применяют только глухие фланцы.
Будущая модернизация
На этапе строительства известно, что через два года к трубопроводу будет подключена новая линия.
Вместо приварной заглушки устанавливают глухой фланец, чтобы избежать дорогостоящих сварочных работ в будущем.
📌 Из опыта специалистов «Профиль-Арма»
Одной из самых распространённых причин повторного изготовления деталей становится неправильный выбор типа соединения. Заказывая изделие, важно сразу определить, понадобится ли доступ к трубопроводу в дальнейшем. Это позволяет избежать лишних затрат на демонтаж и повторный монтаж оборудования.
Частые ошибки при выборе
Даже опытные специалисты иногда допускают ошибки.
Самые распространённые из них:
Ошибка №1. Считать заглушку и глухой фланец одинаковыми изделиями.
Ошибка №2. Подбирать изделие только по диаметру.
Необходимо учитывать также давление, температуру и материал.
Ошибка №3. Не обращать внимания на стандарт изготовления.
Фланцы различных стандартов могут иметь разное количество отверстий и разные присоединительные размеры.
Ошибка №4. Не учитывать дальнейшее обслуживание оборудования.
Иногда небольшая экономия на стоимости детали приводит к значительным затратам при эксплуатации.
Алгоритм выбора
Перед оформлением заказа ответьте всего на пять вопросов.
1. Будет ли трубопровод открываться в будущем?
Да — выбирайте глухой фланец.
Нет — подходит заглушка.
2. Какой тип соединения предусмотрен проектом?
Сварное или фланцевое.
3. Каковы рабочие параметры?
DN (Ду), PN (Ру), температура, рабочая среда.
4. Какой материал необходим?
Углеродистая, низколегированная или нержавеющая сталь.
5. По какому стандарту изготовлен трубопровод?
ГОСТ, ASME или EN.
После ответа на эти вопросы выбор изделия становится очевидным.
На что обратить внимание при заказе
Перед отправкой заявки рекомендуется проверить следующие параметры:
-
условный проход (DN, Ду);
-
рабочее давление (PN, Ру);
-
температуру эксплуатации;
-
рабочую среду;
-
марку стали;
-
стандарт изготовления;
-
тип присоединения;
-
необходимость последующего демонтажа.

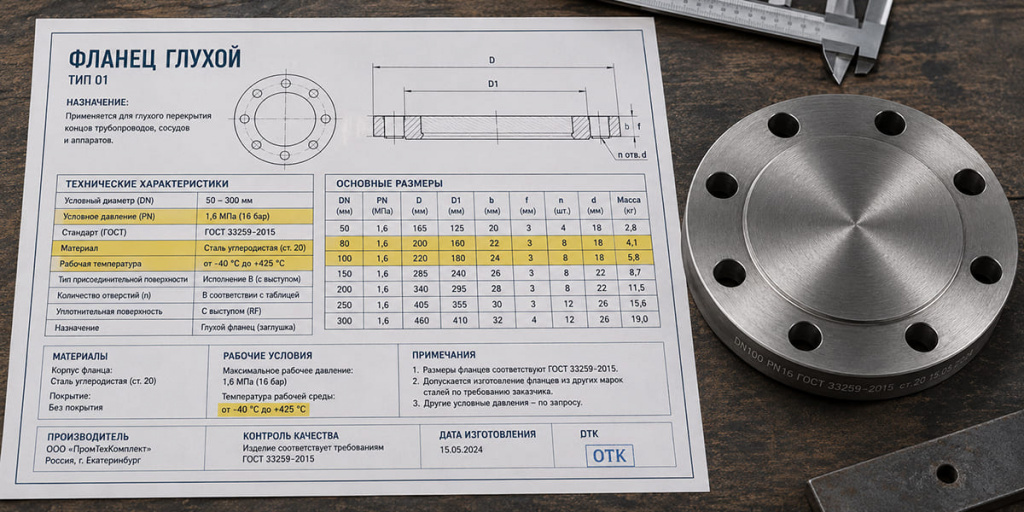

Перед заказом достаточно проверить восемь основных параметров изделия.
Распространённые мифы
Миф: заглушка и глухой фланец — это одно и то же.
Факт: изделия имеют разную конструкцию и применяются в разных условиях эксплуатации.
Миф: достаточно подобрать изделие по диаметру.
Факт: необходимо учитывать давление, материал, температуру и стандарт изготовления.
Миф: глухой фланец всегда дороже.
Факт: стоимость детали действительно выше, однако при регулярном обслуживании оборудования эксплуатационные расходы часто оказываются ниже благодаря отсутствию сварочных работ.
Часто задаваемые вопросы
Чем отличается заглушка от глухого фланца простыми словами?
Заглушка обычно приваривается к трубе и закрывает её постоянно. Глухой фланец крепится болтами и может многократно сниматься.
Можно ли заменить одно изделие другим?
Не всегда. Всё зависит от конструкции трубопровода и предусмотренного типа соединения.
Что дешевле?
Стоимость приварной заглушки обычно ниже. Однако при необходимости регулярного обслуживания выгоднее использовать глухой фланец.
Что лучше подходит для высокого давления?
Оба изделия могут применяться на трубопроводах высокого давления при условии правильного расчёта и выбора исполнения.
Какие материалы используют?
Углеродистые, низколегированные и нержавеющие стали.
Можно ли использовать глухой фланец повторно?
Да, если изделие не имеет повреждений и используется новая прокладка.
Какие стандарты применяются?
Наиболее распространены ГОСТ, ASME и EN.
Когда используют поворотную заглушку?
На трубопроводах, где необходимо быстро переключать линию между рабочим и закрытым состоянием.
Что важнее — DN или PN?
Оба параметра одинаково важны. Совпадение только диаметра не гарантирует возможность монтажа.
Как избежать ошибки при заказе?
Проверить тип соединения, стандарт изготовления, рабочее давление, материал и назначение трубопровода.
Коротко о главном
Заглушка и глухой фланец выполняют одинаковую функцию — герметично перекрывают трубопровод, однако их нельзя считать взаимозаменяемыми изделиями.
Если участок закрывается окончательно, оптимальным решением станет приварная заглушка.
Если трубопровод необходимо обслуживать, ремонтировать или модернизировать, следует использовать глухой фланец, который обеспечивает быстрое разборное соединение.
Перед заказом важно учитывать не только условный проход, но и рабочее давление, материал, стандарт изготовления и конструкцию трубопровода. Такой подход позволит избежать ошибок при монтаже и обеспечит безопасную эксплуатацию оборудования.
Если у вас возникли вопросы при выборе изделия, специалисты Профиль-Арма помогут подобрать заглушку или глухой фланец с учетом параметров вашего проекта, требований стандартов и условий эксплуатации.
