Инженер держит спецификацию. В ней строка: "фланец воротниковый ГОСТ 12821-80 Ду150 Ру16". Нужно проверить диаметр болтовой окружности и строительную длину за пару минут, иначе поставка затянется, а на приемке ОТК найдет несоответствие. Ниже — точная таблица размеров и расшифровка, без необходимости листать сам ГОСТ.
Что регламентирует ГОСТ 12821-80
Стандарт описывает стальные фланцы приварные встык. Он охватывает диаметры от 10 до 2000 мм и давления от 0,1 до 20 МПа. Такой разброс позволяет применять фланцы и на тонких технологических линиях, и на магистральных трубопроводах с высоким давлением.
ГОСТ задает присоединительные размеры фланцев: наружный диаметр, расположение отверстий под болты, толщину и форму уплотнительной поверхности. Производитель режет металл и сваривает фланец именно по этим цифрам, иначе деталь не подойдет к ответной арматуре. Расчетная температура среды и условия эксплуатации определяют, какой материал и какую конструкцию выбрать для конкретного проекта.
Конструкция воротникового фланца встык
Воротниковый фланец отличается от плоского приварного удлиненной втулкой, которая и называется воротником. Эта втулка плавно переходит в стенку трубы и равномерно распределяет нагрузку при сварке встык. За счет такой конструкции соединение держит вибрацию и перепады давления заметно лучше плоского аналога.
Стальной воротниковый фланец встык применяют на магистральных нефтепроводах и в ответственных узлах газовой отрасли. В ЖКХ его ставят на участках с повышенным давлением теплоносителя, где обычный плоский фланец быстро дает течь на сварном шве. Стандарт определяет геометрию воротника отдельно для каждого Ду и Ру, поэтому заменить один типоразмер другим без расчета нельзя.
Таблица размеров фланцев ГОСТ 12821-80
Ниже — размеры для трех самых частых давлений: 1,6, 2,5 и 4,0 МПа. Полная таблица ГОСТа идет до Ду 2000, здесь приведены ходовые диаметры для быстрой проверки.
|
Ду, мм |
Ру, МПа |
Наружный диаметр, мм |
Диаметр болтовой окружности, мм |
Количество отверстий |
Диаметр отверстий, мм |
Строительная длина, мм |
|---|---|---|---|---|---|---|
|
50 |
1,6 |
140 |
110 |
4 |
18 |
90 |
|
80 |
1,6 |
185 |
150 |
8 |
18 |
110 |
|
100 |
1,6 |
205 |
170 |
8 |
18 |
115 |
|
150 |
1,6 |
280 |
240 |
8 |
23 |
135 |
|
150 |
2,5 |
280 |
240 |
8 |
23 |
140 |
|
200 |
2,5 |
340 |
295 |
12 |
23 |
150 |
|
150 |
4,0 |
300 |
250 |
8 |
26 |
150 |

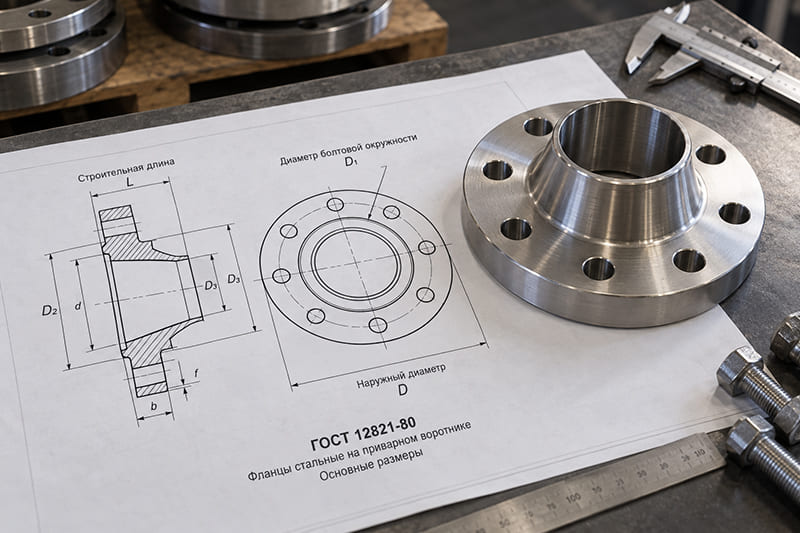

![основные размеры фланца по ГОСТ 12821-80]](/upload/medialibrary/47c/v5ct1tdlfxg5gfcbhvtyu6aw3rpqhalw/vor_flancy_01.jpg "основные размеры фланца по ГОСТ 12821-80]")
Как читать таблицу — на примере Ду150 Ру16
Берем строку Ду150, Ру1,6. Наружный диаметр фланца — 280 мм, это габарит самой детали без учета втулки. Болты садятся по окружности диаметром 240 мм, отверстий под них восемь, каждое диаметром 23 мм.
Строительная длина в 135 мм — это высота втулки от торца трубы до плоскости фланца. Этот размер напрямую влияет на монтажную длину участка трубопровода, поэтому его закладывают в проект еще на стадии чертежа. Если перепутать строительную длину, весь узел при сборке сдвинется на разницу в несколько сантиметров.
При входном контроле проверяйте не только диаметр и количество отверстий, но и маркировку на торце фланца. Клеймо должно содержать номер ГОСТа, марку стали и Ру. Отсутствие клейма или нечитаемая маркировка — повод запросить у поставщика сертификат соответствия и паспорт качества, иначе на приемке заказчика фланец отклонят независимо от того, насколько точно совпали размеры.
Уплотнительную поверхность выбирают отдельно под среду трубопровода. Плоская поверхность подходит для воды и неагрессивных сред с низким давлением. Выступ-впадина держит герметичность на газе и паре, а под прокладку с восемью выступами ставят там, где нужна повышенная плотность соединения при высоком Ру.
Соответствие ГОСТ 12821-80 современным стандартам
ГОСТ 12821-80 заменен межгосударственным стандартом ГОСТ 33259-2015. Новый документ объединил требования нескольких прежних стандартов на фланцы, в том числе ГОСТ 12821-80.
В ГОСТ 33259-2015 предусмотрен тип 11 — стальные фланцы, приварные встык, соответствующие по конструкции воротниковым фланцам прежнего стандарта. При этом размеры, обозначения и требования к изготовлению необходимо проверять по новому документу: простая замена номера ГОСТа в спецификации не гарантирует полного совпадения параметров.
При заказе фланцев сверяйте тип изделия, номинальный диаметр DN, номинальное давление PN, исполнение уплотнительной поверхности и марку стали с проектной документацией. Это поможет избежать ошибок при подборе деталей для существующих трубопроводов и новых монтажных узлов.
Компания «Профиль-Арма» производит фланцы и другие соединительные детали трубопроводов, используя современное металлообрабатывающее оборудование с ЧПУ. Предприятие выпускает продукцию по российским и зарубежным стандартам, контролирует размеры и качество изделий. Также компания рассматривает изготовление нестандартных деталей по чертежам заказчика. Конкретный стандарт и требования к изделию следует согласовать при оформлении заказа.
Часто задаваемые вопросы
Чем воротниковый фланец отличается от плоского приварного?
Удлиненная втулка воротника равномерно распределяет нагрузку на сварной шов. Поэтому воротниковый фланец ставят на высоком давлении и на ответственных участках трубопровода.
Какой Ру выбрать для магистрального нефтепровода?
Это зависит от рабочего давления в конкретной трубе, обычно оно лежит в диапазоне от 1,6 до 10 МПа. Точное значение Ру берут из проекта, а не подбирают на глаз.
Актуален ли ГОСТ 12821-80 в 2026 году?
Нет, ГОСТ 12821-80 утратил актуальность: его действие было приостановлено с 1 апреля 2017 года. Вместо него введен ГОСТ 33259-2015, который регламентирует конструкцию и размеры стальных приварных встык фланцев на условное давление от 0,1 до 20 МПа.
Можно ли заказать фланец нестандартного размера?
Да, по чертежам заказчика такие детали делают на экспериментальном участке производства. Это актуально для узлов, которые не попадают в стандартный ряд типоразмеров.
