Типы фланцевых соединений - смотрим глубже

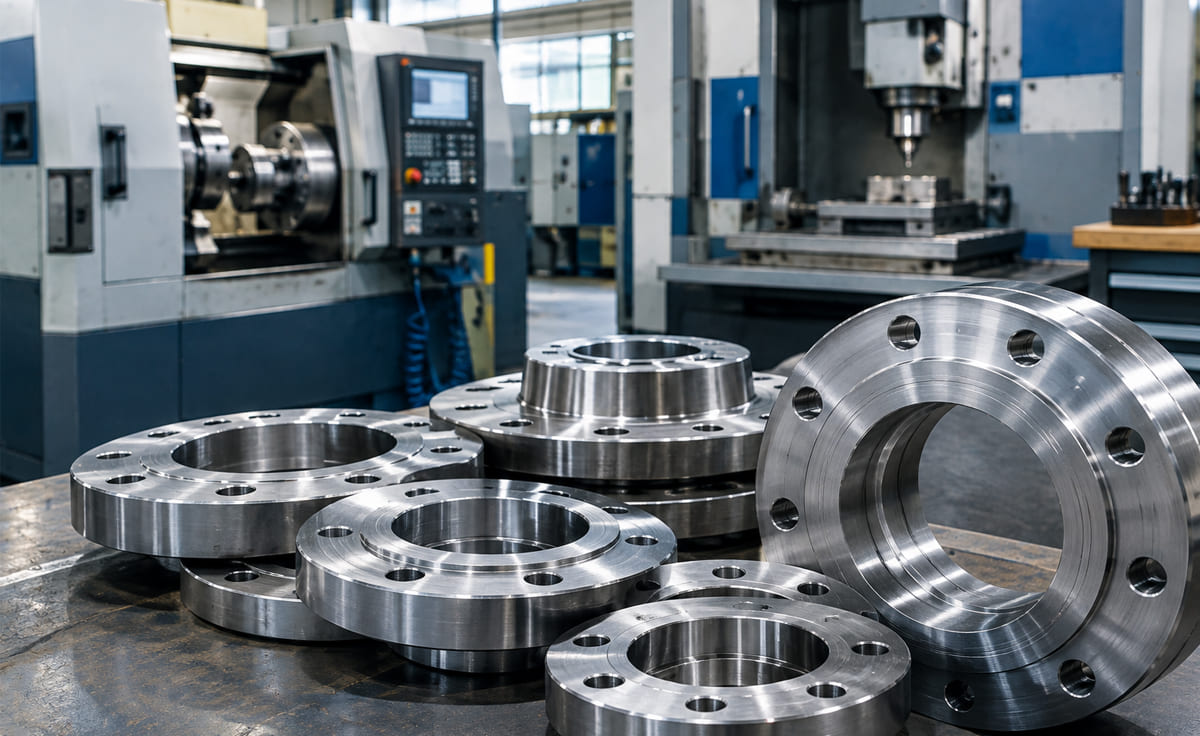

Широкое применение в промышленности нашли металлические круглые или квадратные пластины с отверстиями для крепежа по краям и центральным просветом.

Это объясняется следующими особенностями сборочных единиц:

• возможность многоразового использования;

• надёжность соединения, обеспечивающая герметичность и способность выдерживать высокое давление, перепады температур;

• обеспечение перераспределения нагрузки в зоне стыковки;

• несложный монтаж, демонтаж, обслуживание.

В Российской Федерации действуют три основных нормативных документа на фланцы: ГОСТ 12820, 12821, 12822. Государственные стандарты предусматривают шесть видов исполнения фланцев:

1. плоские приварные устанавливают на аппаратах, трубных линиях при условном давлении 0.1 МПа, предельной температурой 300оС;

2. для более жёстких условий эксплуатации  используют следующие разновидности фланцев воротниковых:

   • кованые и приварные встык пригодны для сварных аппаратов;

   • для экономии дорогостоящих материалов подходит вариант с защитным кольцом;

   • кислотостойкие накладки защищают арматурный элемент, выполненный из углеродистого сплава;

3. свободные на приварном кольце выдерживают интервал давления от 0.1 до 2.5 МПа, нагрев до 300оС :

   • на отбортовке ставят на устройствах из мягких материалов (полимеры, цветные металлы);

   • на утолщении выдерживают давление до 10МПа и монтируют на приспособлениях, не обладающих способностью к пластической деформации;

4. соединительные узлы на резьбе монтируют на трубах с высоким давлением рабочих сред или если присутствует необходимость частой разборки;

5. разборные единицы годятся для хрупкой продукции:

   • чугунные, состоящие из двух половинок, стягивают при помощи болтов;

   • разъёмное кольцо облегчает сборку/разборку, удешевляет арматурный узел;

6. со стяжными скобами применяют для изделий с эмалированным покрытием для оптимизации температурного режима обжига при давлении не выше 0.6 МПа.

Наибольшее распространение получили фланцы плоские и воротниковые как наиболее практичные металлоизделия.

В паре разрешена установка фланцевых деталей только одного типа.
